etm.tehnikaБРС гидравлические
Типы быстроразъемных соединений:

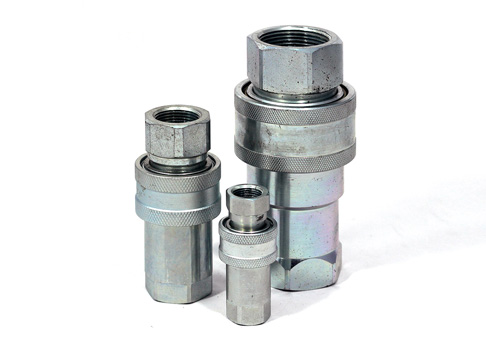

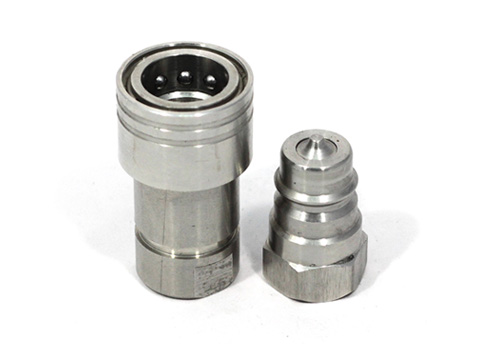

БРС серии ISO-А (ISO 7241-1 A)
Наиболее распространенный тип БРС с клапанами конической или сферической формы. Применяются в системах с низким и средним рабочим давлением. Конструкция уплотнений выдерживает резкие изменения давления при потоках высокой интенсивности. Система соединения с шариковым фиксатором позволяет взаимное вращение муфты и ниппеля соединения, что исключает перекручивание рукавов высокого давления.
Проходной диаметр: от 1/8’’ до 2½”
Присоединительная резьба: BSP, NPT, SAE, метрическая
Рабочее давление: до 350 bar
Рабочая температура: от -54°C до +204°C
Материал корпуса: сталь, нержавеющая сталь, латунь
Технические данные:
Проходной диаметр: от 1/8’’ до 2½”
Присоединительная резьба: BSP, NPT, SAE, метрическая
Рабочее давление: до 482 bar
Рабочая температура: от -54°C до +204°C
Материал корпуса: сталь, нержавеющая сталь, латунь

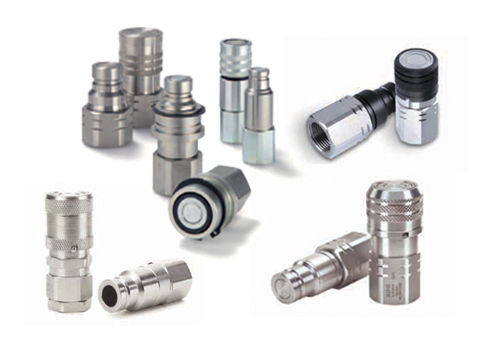

БРС серии ISO-F (ISO 16028)
БРС FIRG / FLAT FACE – соединения с клапанами дисковой формы для гидравлических систем со средним и высоким давлением. Форма, без выступающих частей и полостей корпуса, позволяет эксплуатировать данный тип соединения в условиях высокой загрязненности. Конструкция запорных клапанов не допускает утечек рабочей жидкости и попадании воздуха в гидравлическую систему при соединении-разъединении. Особо низкое сопротивление потоку рабочей жидкости обеспечивает большую пропускную способность и минимальную потерю давления. Система соединения с шариковым фиксатором позволяет взаимное вращение муфты и ниппеля соединения и защищено от случайного разъединения.
Технические данные:
Проходной диаметр: от 1/8’’ до 2”
Присоединительная резьба: BSP, NPT, SAE, метрическая
Рабочее давление: до 600 bar
Рабочая температура: от -40°C до +275°C
Материал корпуса: сталь, нержавеющая сталь, латунь

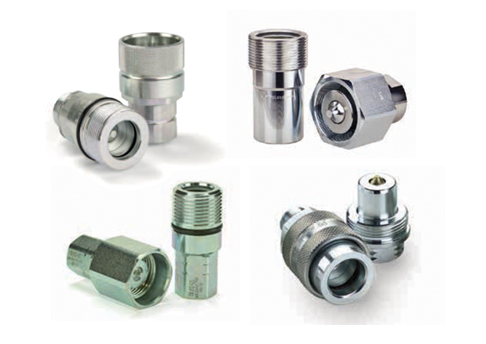

БРС резьбовые (ISO 14540, ISO 14541)
БРС предназначены для техники и оборудования работающего в тяжелых условиях эксплуатации, при сильных пульсациях и постоянной вибрацией. Резьбовое соединение муфты и ниппеля обеспечивает безопасное присоединение даже при высоком остаточном давлении, позволяет избежать потерь масла, увеличивает прочность и надежность соединения. Самоконтрящаяся резьба и наружное уплотнение исключают возможность самопроизвольного или случайного разъединения.
Технические данные:
Проходной диаметр: от 1/8’’ до 1 ½ ”
Присоединительная резьба: BSP, NPT, SAE, метрическая
Рабочее давление: до 1100 bar
Рабочая температура: от -40°C до +150°C Материал корпуса: сталь, нержавеющая сталь, латунь

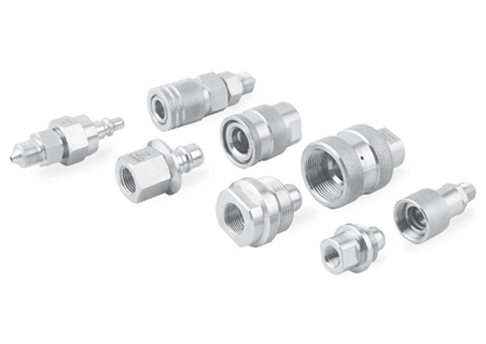

БРС разработаны для работы гидравлических систем высокого и сверхвысокого давления. Конструкция и материалы муфты и ниппеля позволяют безопасно эксплуатировать оборудования при экстремальных рабочих давлениях и режимах. Усиленный фиксирующий механизм обеспечивает быстрое соединение и взаимное вращение муфты и ниппеля соединения для предотвращения скручивания рукавов.
Технические данные:
Проходной диаметр: от 1/8’’ до ½ ”
Присоединительная резьба: BSP, NPT, UNF.
Рабочее давление: до 2068 bar
Рабочая температура: от -40°C до +240°C
Материал корпуса: сталь, нержавеющая сталь.

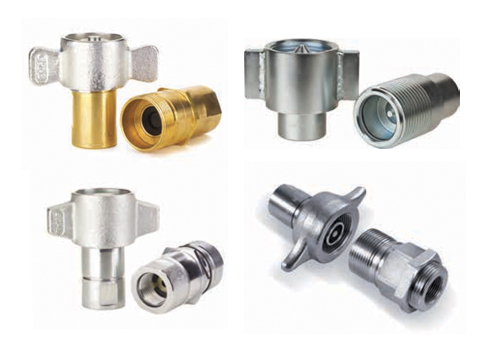

БРС для систем среднего давления тяжелонагруженных машин и механизмов. Конструкция позволяет соединение и разъединение без снижения давления в системе. Высокопрочная крыльчатая гайка, специально предназначена для выдерживания ударов молотка, используемого для затяжки, и ослабления данного соединения. Тарельчатый клапан обеспечивает минимальную утечку рабочей жидкости и не допускает попадание воздуха в гидравлическую систему при соединении-разъединении.
Технические данные:
Проходной диаметр: от 3/4’’ до 1½ ”
Присоединительная резьба: BSP, NPT.
Рабочее давление: до 210 bar
Рабочая температура: от -40°C до +110°C
Материал корпуса: латунь.

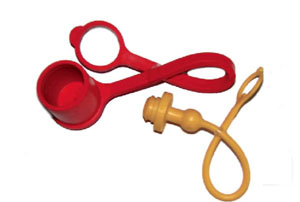

Защитные заглушки и колпачки для БРС
Для защиты ниппеля и розетки быстроразъемного соединения при размыкании
рекомендуем использовать резиновые заглушки для предотвращения попадания частиц грязи в гидросистему.

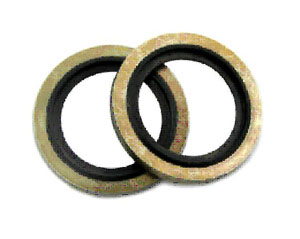

Предназначено для уплотнения быстроразъемных соединений и адаптеров.
