Компрессоры DALGAKIRAN

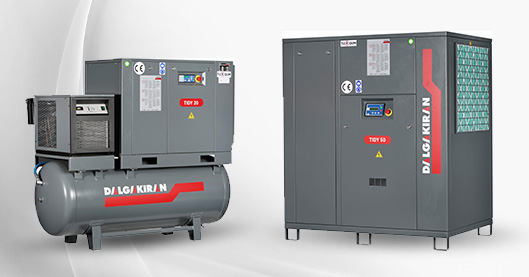

Воздушные винтовые маслонаполненные компрессоры серии Tidy

Компактные, тихие, долговечные, удобные в обслуживание компрессоры серии «Tidy» являются отличным решением для предприятий малого и среднего бизнеса. Компактная конструкция компрессора требует мало места. Компрессор оборудован всем необходимым для незамедлительной работы. В частности,  компрессоры до 15 кВт укомплектованы горизонтальным ресивером объемом 200, 250 и 500 литров, а серия Tidy Compact дополнительно оборудуется рефрижераторным осушителем с точкой росы +3 С и двумя магистральными фильтрами для удаления частиц пыли, грязи и капельных фракций масла из сжатого воздуха. Таким образом, на выходе мы получаем очищенный сжатый воздух с классом чистоты 1.4.1 в соответствии с ISO 8573.1. Компрессоры свыше 15 кВт комплектуются отдельно стоящими системами подготовки воздуха. Компрессоры серии Tidy это верный способ снижения затрат на Вашем производстве при минимальных капитальных вложениях.

Исполнение модельного ряда:

Давление: 3,5 – 14,5 Бар;

Производительность: 0,25 – 6,4 м3/мин;

Мощность: 2,2 – 37 кВт;

Конструктивные особенности

• Минимальные значения показателя удельного энергопотребления на один кубометр сжатого воздуха;
• Эффективная передача мощности от электрического двигателя к винтовому блоку, посредством шкивоременной передачи, удобное расположение основных узлов для проведения технического обслуживания, оптимизация соединений между основными элементами;
• Вынесенный мультиблок с фильтром сепаратора, масляным фильтром и термостатическим клапаном обеспечивает быструю замену данных элементов;
• Эффективная аэродинамика компрессора обеспечивает равномерное распределение потока охлаждающего воздуха, что приводит к увеличению эффективности охлаждения основных узлов, снижению температуры внутри компрессора, снижение уровня шума;
• Установка металлических шлангов масловоздушной смеси от маслобака к радиатору приводит к увеличению надежности системы циркуляции масла (Tidy 20B – Tidy 50);
• Эргономичный корпус компрессора с легкосъемными панелями обеспечивает простой доступ к каждой части компрессора для удобства технического обслуживания. Гибридный корпус позволил увеличить внутренний рабочий объем, снизить температуру внутри компрессора, снизить уровень шума;
• Доступны версии компрессоров Tidy 3-20 c воздушным ресивером, а также версия Compact с воздушным ресивером, рефрижераторным осушителем и двумя магистральными фильтрами.

Стандартная комплектация

• Высокоэффективный винтовой блок нового поколения TAMROTOR (Финляндия) или ROTORCOMP (Германия), сконструированный с использованием программ вычислительной гидродинамики и методов конечных элементов. Новый профиль ротора с оптимальной комбинацией лопастей обеспечивает минимальные потери при сжатии, снижает требуемый крутящий момент и потребление энергии, увеличивая энергоэффективность процесса;
• Трехфазный электрический двигатель. Двигатель разработан специально для эксплуатации внутри компрессора. Усиленный обдув корпуса, обеспечивает низкие рабочие температуры, что гарантирует надежность и увеличенный срок эксплуатации, система изоляции подшипников увеличивает ресурс двигателя, защищая его от проникновения воды и пыли. Двигатель имеет необслуживаемые подшипники, что упрощает процедуру технического обслуживания.
• Алюминиевый пластинчатый комбинированный теплообменник с высокой теплопроводностью OESSE, CIESSE (Италия). В двух секциях теплообменника охлаждается масло и сжатый воздух;
• Осевой вентилятор EBM PAPST (Германия), MULTIWING (Дания). Для моделей Tidy 3-20 осевой вентилятор расположен на валу основного электродвигателя. Для моделей Tidy 20B-50 осевой вентилятор имеет автономный электрический привод и включается в работу в зависимости от показаний температурного датчика. Конструкция профиля лопастей вентилятора обеспечивает высокую аэродинамическую эффективность, минимальный вес, низкий уровень шума при вращении. В сочетании с высокоэффективными современными приводами достигаются низкие показатели потребления электроэнергии и высокая производительность;
• Электронный контроллер c LCD дисплеем LOGIK (Италия). Обеспечивает управление рабочими процессами компрессора, контроль и отображение рабочих параметров, таймер сервисных интервалов по каждому элементу, вывод аварийных сигналов. Отображение рабочих параметров на двухстрочном русифицированном дисплее с возможностью передачи данных на удаленный компьютер посредством интерфейса RS 232 для компрессоров Tidy 40-50 и на буквенно-цифровом дисплее для компрессоров Tidy 3-30;
• Электропневматический двухпозиционный всасывающий клапан VMC (Италия). Простота конструкции клапана для моделей Tidy 3-20, отсутствие пружинных механизмов обеспечивает надежность работы клапана. В тоже время благодаря современной конструкции всасывающего клапана, обеспечивающей однонаправленное потоку воздуха положение клапана в момент его открытия, для компрессоров Tidy 20B-50, на 25% увеличивается зона выхода воздуха, снижаются потери давления;
• Система привода винтового блока посредством шкиво-ременной передачи;
• Маслобак с фильтром-сепаратором, обеспечивающим содержание масла в сжатом воздухе менее 3 мг/м3.
• Предварительный панельный фильтр из микро стекловолокна класса EU3.
• Воздушный фильтр со степенью фильтрации 3 мкм;
• Масляный фильтр со степенью фильтрации 10 мкм;
• Клапан минимального давления;
• Четырёхпозиционный термостатический клапан;
• Предохранительный клапан;
• Электрический шкаф с системой запуска «звезда-треугольник»
• Реле контроля фаз;
• Эргономичный корпус с легкосъемными панелями;
• Рама с виброподушками;
• Заводская заправка маслом;
• Ресивер, изготовленный из стали P265 GH для сосудов под давлением в соответствии с нормами ЕС, оборудованный предохранительным и дренажным клапанами, а также шаровым краном для моделей Tidy 3-20;

Компрессор оборудован всеми необходимыми системами защиты, а именно:

1. Перегрузка основного двигателя и двигателя вентилятора;
2. Контроль неправильной фазировки, отсутствия фазы двумя разными сигналами;
3. Перегрев основного двигателя;
4. Перегрев винтового блока;
5. Защита по высокому давлению;
6. Защита от запуска при отрицательной температуре;
7. Контроль засоренности всасывающего фильтра и фильтра-сепаратора;
8. Кнопка аварийной остановки;
9. Контроль сервисных интервалов;

Опции:

1. Устройство плавного пуска;
2. Система подогрева масла для эксплуатации при пониженных температурах;
3. Установка в контейнерный модуль при необходимости эксплуатации компрессорного оборудования вне помещения;
4. Электрический двигатель с классом эффективности IE3;
5. Водяное охлаждение (доступно для моделей Tidy 20B-50);
6. Система комбинированного (воздушное и водяное)  охлаждения «HEAT RECOVERY», позволяет использовать тепло горячей воды, когда это необходимо (доступно для моделей Tidy 20B-50);
7. Циклонный сепаратор с автоматическим конденсатоотводчиком (доступно для моделей Tidy 20B-50);
8. Частотный преобразователь для привода вентилятора (доступно для моделей Tidy 20B-50 за исключением моделей с водяным охлаждением);

Воздушные винтовые компрессоры серии Tidy (240 - 6400 лит/мин)
