Клапаны с электрическим управлением Серия PU220

КЛАПАНЫ СЕРИЯ PU220 C ПРЯМЫМ ЭЛЕКТРОМАГНИТНЫМ УПРАВЛЕНИЕМ

Клапаны PU220-01, PU220-02, PU220-03, PU220-04, PU220-06, PU220-08 являются 2-линейными двухпозиционными (2/2) пневматическими клапанами с прямым электромагнитным управлением и пружинным возвратом золотника в исходное положение. Данные клапаны устанавливаются на трубопроводах и, в зависимости от исполнения (нормально закрытые или нормально открытые), открывают или перекрывают поток рабочей среды при поступлении на катушку клапана управляющего напряжения.

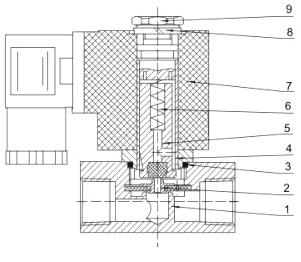

Устройство клапанов PU220

Номер	Элемент
1	Корпус клапана
2	Диафрагма
3	Уплотнительное кольцо
4	Корпус металлического сердечника
5	Металлический сердечник
6	Пружина
7	Катушка
8	Прокладка
9	Контргайка

pu3

Структура условного обозначения клапанов PU220

220

AC110V

Тип уплотнения
Пропуск = NBR (по умолчанию)
E = EPDM
V = VITON

Вольтаж катушки

DC12V
DC24V
AC24V - 50Hz / 60Hz

AC110V - 50Hz / 60Hz
AC220V - 50Hz / 60Hz
AC380V - 50Hz / 60Hz

Присоединительная резьба

01 = G1/8"
02 = G1/4"
03 = G3/8"

04 = G1/2"
06 = G3/4"
08 = G1"

220 = с прямым управлением

Модель
PU = соленоидный арматурный клапан (2/2)

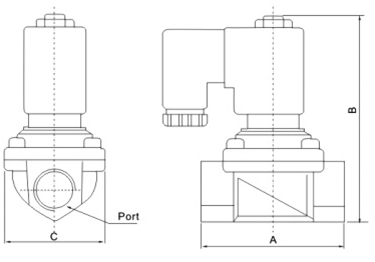

Габаритные и присоединительные размеры клапанов PU220

pu4

Модель	Резьба	A	B	C
PU220-01	G1/8"	22	72	22
PU220-02	G1/4"	35	75.5	25.4
PU220-03	G3/8"	66.5	101	48
PU220-04	G1/2"	66.5	101	48
PU220-06	G3/4"	75	107	58
PU220-08	G1"	96	120	70

Характеристики клапанов PU220

Модель	PU220-01	PU220-02	PU220-03	PU220-04	PU220-06	PU220-08
Тип клапана	2/2 - двухлинейный двухпозиционный нормально-закрытый (НЗ)
Тип управления	Прямое электромагнитное
Рабочая среда	Газ, жидкость, масло (вязкость до 50 сСт)
Резьба присоединительных отверстий	G1/8"	G1/4"	G3/8"	G1/2"	G3/4"	G1"
Рабочее давление, Бар	0 - 10
Максимальное входное давление, МПа	1.05
Рабочая температура, °C	От -5 до +80
Материал корпуса	Латунь
Степень защиты катушки	IP65
