Грузовые захваты ЕТМ Бульдог

Универсальныеи специальные захваты



 Горизонтальный с возможностью поворота «БУЛЬДОГ-5»

buldog5

Модель

Грузоподъемность одного захвата
Тн

Ширина зева
мм

А
мм

В
мм

С мм

D
мм

Е
мм

Н
мм

Вес
кг

ETM-1.0

1,0

0-15

62

43

121

20

55

170

4

ETM-2.0

2,0

0-25

93

56

70

28

66

240

7

ETM-3.0

3,0

0-45

93

65

175

28

67

285

10

ETM-5.0

5,0

0-50

105

80

210

28

75

325

19



Твердость поверхности поднимаемого материала не должна превышать HRC 30!

Строп цепной с захватами для железобетонных колец «БУЛЬДОГ-14»

buldog14

Захват предназначен для подъема и перемещения железобетонный колец

Модель

г/п, тн

Ширина
зева, мм

Глубина
захвата Е, мм

Линия
давления F, мм

А
мм

В
мм

С
мм

D
мм

Вес,
кг

ЕТМ-1,5

1,5

40-120

165

100

135

75

18

180

30

ЕТМ-3,0

3,0

50-180

245

175

180

100

26

310

54



Захват предназначен для подъема и перемещения железобетонный колец с внутренним диаметром до 2000,0мм и весом до 3,0тн.
Для подъема колец используются три захвата установленных на трехветьевой цепной строп.
Толщина стенки поднимаемого кольца от 40мм до 180мм. Ширина зева захвата регулируется перестановкой фиксатора со шплинтом.
Жесткая рамная конструкция корпуса захвата с подвижным эксцентриком и переставной прижимной лапой.
Коэффициент запаса прочности 4:1.
Захват соответствует требованиям DIN 4034.



Захват грузоподъемный струбцинный для металлического профиля «БУЛЬДОГ-15»

buldog15-1

buldog15

Захват предназначен для подъема или перемещения только одного листа.

МОДЕЛЬ

г/п,
тн

Ширина зева, мм

Размеры, мм

Вес,
кг

 A

 B

D

E

F

 G

ЕТМ-0,75

0,75

0-25

195

184

125

135

40

33

3,33

ЕТМ-1.5

1,5

0-40

224

197

142

148

46

33

4,33

ЕТМ-3.0

3,0

0-60

350

340

215

257

68

57

13,52

Твердость поверхности поднимаемого материала не должна превышать HRC 30!

- универсальный винтовой струбцинный захват для вертикального перемещения и горизонтальной тяги большой номенклатуры стального проката и металлических изделий по сечению и профилю;
— установлен вращаемый прижимной фиксатор на окончании винта, который обеспечивает ограничение усилия при зажиме заготовки и устанавливается по плоскости прижимаемой поверхности;
— захват обеспечивает надежное крепление и фиксацию поднимаемого груза в затянутом (рабочем) положении;
— приварная пластина на скобе захвата предохраняет резьбу от механических и ударных деформаций;
— прижимной вал, на захвате г/п 3,0тн, изготовлен с трапецеидальной резьбой имеющей меньший коэффициент трения и большее прижимное усилие;
— прижимные элементы захвата термообработаны;

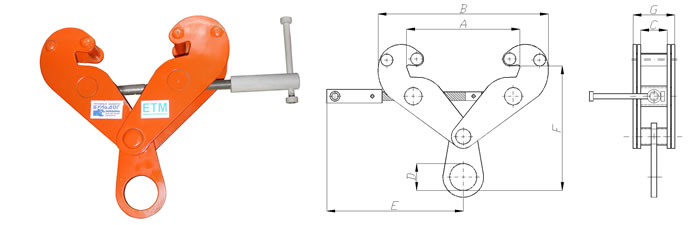

Захват струбцинный для двутавровых балок «БУЛЬДОГ – 16»

buldog16

Захват предназначен для вертикального подъема двутавровых балок и подвеса различных механизмов на двутавровую балку.

Г/п, тн

Ширина
балки,
мм

Размеры, мм

Вес, кг

А

B

C

D

E

F

G

max

min

max

min

max

2,0

75-220

260

180

360

10

50

245

225

255

84

5,3

3,0

80-320

355

220

490

12

50

260

245

385

103

9,8

Изготовлен из высококачественной легированной стали.



Захват грузоподъёмный струбцинный для сэндвич-панелей «БУЛЬДОГ – 17»

buldog17 1buldog17 2

- струбцинный захват для вертикального перемещения сэндвич панелей;

- установлен вращаемый прижимной фиксатор на окончании винта, который обеспечивает ограничение усилия при зажиме заготовки и устанавливается по плоскости прижимаемой поверхности;

- захват обеспечивает надежное крепление и фиксацию поднимаемого груза в затянутом (рабочем) положении;

- рабочая прижимная поверхность губок покрыта полиуретановыми накладками

Данный захват комплектуется звеном типа «О» SL-341 (2.5тн.) типоразмер 5/8

Тип

г/п,

тн.

Размеры,мм

Ширина зева , мм.

Вес,

кг

L

A

B

H

0,25 ЕТМ

0,25

375

150

200

370

25-210

8,7

0,5 ЕТМ

0,5

450

200

300

435

25-280

12,0
