etm.tehnikaКРЮКИ чалочные ETM с проушиной и с пластинчатым замком
Материал крюка — легированная сталь (alloy steel — 40Cr);
Маркировка — максимальная безопасная рабочая нагрузка; CE;
Коэффициент запаса прочности - К=5:1;
Испытательная нагрузка — двукратная рабочая нагрузка;
| г/п | A | B | D | E | G | H | K | L | R | T | O |
| 0,75 | 32 | 16 | 64 | 23 | 19 | 20 | 13 | 97 | 70 | 16 | 19 |
| 1,00 | 38 | 19 | 75 | 25 | 20 | 21 | 14 | 110 | 82 | 21 | 23 |
| 1,50 | 44.5 | 23 | 81 | 26 | 21 | 24 | 16 | 125.5 | 93 | 20.5 | 24.5 |
| 2,00 | 51.5 | 28.5 | 92 | 27 | 25.5 | 29.5 | 19 | 141 | 104 | 21.5 | 25.5 |
| 3,00 | 61 | 32 | 104 | 31 | 28.5 | 33 | 21.5 | 162.5 | 119 | 30 | 28.5 |
| 4,50 | 74.5 | 39.5 | 125.5 | 38 | 36.5 | 41 | 28.5 | 201 | 146 | 35 | 34 |
| 7,00 | 97 | 51 | 165 | 47.5 | 46 | 52 | 35 | 256 | 187.5 | 45 | 43 |
| 11,0 | 119 | 62 | 192 | 57 | 57 | 66.5 | 41 | 316 | 230 | 54 | 52 |
| 15,0 | 136.5 | 72 | 210 | 63.5 | 66 | 74.5 | 55.5 | 354 | 256 | 66.5 | 57.5 |
| 22,0 | 164,0 | 85,0 | 240, | 85,0 | 80,0 | 85,0 | 69,0 | 435,0 | 320,0 | 80,0 | 75,0 |
| 30,0 | 180,0 | 85,0 | 335,0 | 110,0 | 100,0 | 118,0 | 78,0 | 495,0 | 360,0 | 97,0 | 83,0 |
| г/п | Вес кг/шт |
| 0,75 | 0.16 |
| 1,00 | 0.25 |
| 1,50 | 0.34 |
| 2,00 | 0.56 |
| 3,00 | 0.75 |
| 4,50 | 1.6 |
| 7,00 | 3.2 |
| 11,0 | 5.8 |
| 15,0 | 9.8 |
| 22,0 | 17,5 |
| 30,0 | 26,5 |
Крюки рекомендованы к применению в качестве чалочных для канатных и цепных стропов органами по надзору за СГЗП ряда стран Европы; Азии и Америки:
OSHA Rule 1926/550(g); ANSI/ASME B 30/10; MSHA; Insurance и другими.

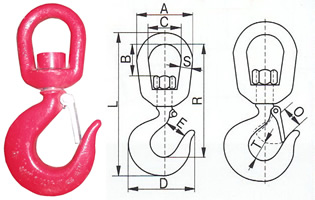

КРЮКИ чалочные ETM c вертлюгом и с пластинчатым замком
- Материал крюка – легированная сталь (alloy steel – 40 Cr);
- Маркировка – максимальная безопасная рабочая нагрузка; CE;
- Коэффициент запаса прочности – К=5:1;
- Испытательная нагрузка – двукратная рабочая нагрузка
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

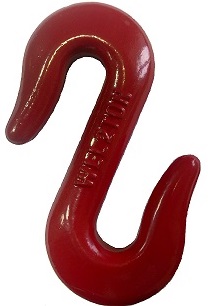

Крюк S-образный грузоподъемность 1,0; 2,0; 3,0 тн
Крюк s-образный применяется для быстрого и надежного разъемного соединения между собой цепей, тросов и т.д., а также для крепления их к различным конструкциям и основаниям. Крюк используется для задач непостоянного назначения, в случаях необходимости частой смены креплений.
Довольно часто s-образные крюки используются для временного соединения различных типов строп, например соединение цепи и канатного стропа. В подобных случаях использование соединительных звеньев и скоб не всегда удобно, так как требуется время и инструменты для их сборки/разборки.
