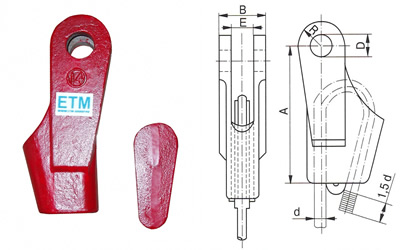

Втулки клиновые крановые

vtulka

Типоразмер Для каната диаметр (d), мм Вес,
кг		 Нагрузка,
тн		 Размеры, мм
B D E A R
10 10-11 1,01 1,0 36 20 16 120 24
12 12-13 1,7 1,5 43 25 16 155 30
14 14-15 2,64 2,0 51 30 21 185 35
16 16-17 3,27 2,5 60 34 23 195 40
18 18-19 4,0 3,0 64 36 26 200 40
20 20-21 5,45 3,5 70 38 28 220 50
22 22-23 6,37 4,0 73 40 30 240 50
24 24-25 8,32 5,0 85 47 32 260 60
26 26-27 10,16 5,8 90 55 32 280 65
28 28-29 13,94 7,0 92 55 37 305 70
32 31-33 17,94 9,0 110 63 42 360 75

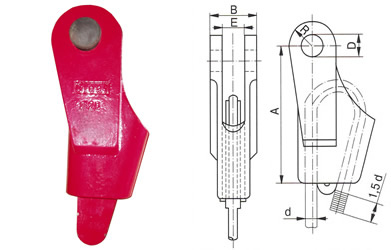

Втулка клиновая крановая с пальцем

втулка с пальцем

Типоразмер

Вес,

кг

Нагрузка,

kN

Разрушающая нагрузка,

kN

B,

мм

D,

мм

A,

мм

R,

мм

E,

мм

Палец,

мм
10 1,01 15 71 38 20 120 25 16 2×25
12 1,77 20 100 44 25 155 30 22 2×25
14 3,02 25 118,5 51 30 185 35 24 2×25
16 4,6 30 161,3 60 34 195 42 27 3×30
18 5,35 35 184 64 36 195 44 29 3×30
20 7,9 50 249,6 72 38 220 50 32 3×30
22 10,3 55 285,3 76 40 240 52 33 4×50
24 13,9 65 327 83 50 260 60 37 4×50
26 17,2 75 373,6 92 55 280 65 39 4×50
28 19,5 95 487,6 97 55 305 70 41 4×50
32 32,3 120 600 110 65 360 77 44 5×60



Втулка клиновая крановая для каната.

 Клиновая втулка (клиновой коуш, клиновой зажим, клиновой захват) представляет собой сборочную единицу, состоящую из обоймы, клиновой вставки и оси. Она предназначена для закрепления стальных канатов в грузоподъемных машинах. При приложении силы происходит заклинивание каната между стенками обоймы и клиновой вставкой. Свободный конец рабочей ветви каната должен быть закреплен зажимом к рабочей ветви на длине не менее двух диаметров каната. Широкое распространение втулка клиновая получила в грузоподъемных кранах, и грузозахватных приспособлениях (грейферы, траверсы и т.д.)

Всегда в наличии на складе: втулка клиновая, втулка крановая, клиновой зажим,  клиновой коуш, клиновое гнездо, обойма клиновая.
